什麼是同軸電纜？組成零件、常見應用、優缺點

我們解釋什麼是同軸電纜、組成它的零件及其常見應用。還有它的優點和缺點。

同軸電纜用於通訊網路和電腦網路。

什麼是同軸電纜？

同軸電纜是一種 常用 於通訊網路或電腦網路傳輸電訊號的電纜。

它的名字來自於這樣一個事實：它由兩種沿著同一軸同心排列的導電材料組成：中央的導電材料被絕緣體覆蓋，絕緣體又被另一個導體覆蓋，從而構建了電屏蔽傳輸電路。

同軸電纜誕生於 20 世紀 30 年代，並迅速取代了雙絞線電纜，因為它可以更快、更安全地傳輸訊息。如今，它正被光纖取代，更能滿足當代高頻和數位化傳輸的需求。

它可能對您有幫助：數位電視

用途和應用

當您需要以安全的方式長距離發送訊息或電力時，同軸電纜是一個很好的選擇。

在被玻璃纖維取代之前，它被廣泛用於地下甚至水下的這些用途，特別是類比電話和某些數位傳輸系統。

如今，常見的同軸電纜連接：

• 衛星天線及收費電視解碼器；

• 短波無線電發射機及其廣播天線；

• 在視訊訊號分配線上；

• 在海底電纜和城際電話網路中。

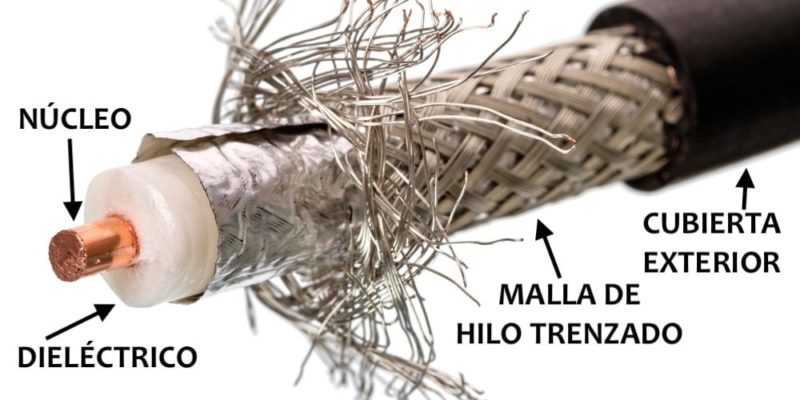

同軸電纜零件

在同軸電纜中，兩個導電元件由絕緣體隔開。

同軸電纜由以下部分組成：

• 核。它位於電纜的中心，由一條稱為“實心”的單根電纜組成，儘管它最終可能是多根電線合而為一。它是電纜允許的電氣和電子資訊的主要途徑。

• 電介質。核心周圍有一層稱為電介質的絕緣層，其功能是將兩個接觸會產生短路的組件（例如核心和網格）保持隔離。

• 編織線網。覆蓋電介質的是編織金屬網，它充當屏蔽層，保護芯線免受輻射和乾擾，從而確保傳輸的保真度。在某些情況下，除了編織網之外，可能還有金屬片覆蓋電介質（雙屏蔽）。

• 外蓋。這是電纜的“皮膚”，包圍並覆蓋電纜，通常由聚四氟乙烯、橡膠或塑膠(PVC)製成，從而起到保護器和絕緣體的作用。它通常也被漆成黑色。

優點和缺點

與以前的電纜型號相比，同軸電纜代表了巨大的飛躍。一方面，它很靈活，但同時又具有抗衰減和抗干擾的能力，因為編織線屏蔽可以吸收丟失的信號並隔離電纜內傳輸的信息。

此外，它還支援在製造相當簡單的實體系統中儲存大量資料。

然而，鑑於數位時代典型的當代傳輸需求，同軸電纜暴露了其局限性：它傳輸簡單的信號，無需頻率調製，並且順便需要特殊的端子用於物理連接。

因此，如今優選使用玻璃纖維，此外，當電纜損壞時，不會有短路的風險。
