什麼是流程圖？

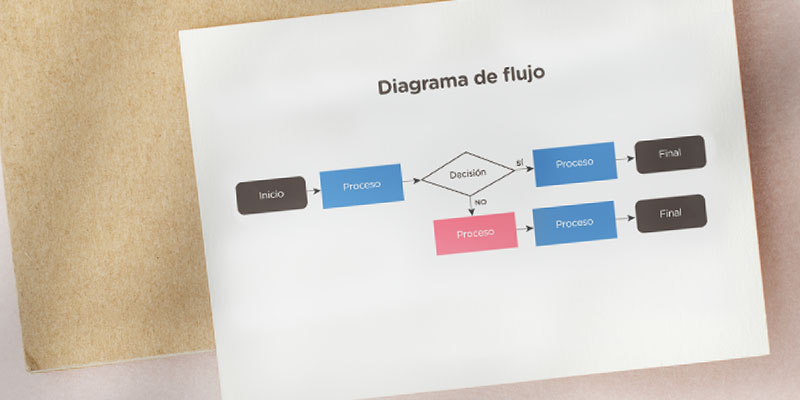

流程圖，也稱為活動圖或流程圖，是表示流程或流程的圖表，依序指示其所有步驟、任務或階段。
為了以圖形方式表示事件或流程的步驟、活動或動作的順序，流程圖由兩個基本元素組成：
符號。它們是代表每個步驟或決定的幾何圖形。例如，有一個特定的符號表示過程的開始，另一個符號表示過程的結束。
箭頭或線條。它們是連接每個步驟或決策的符號以指示過程路徑的符號。
流程圖用於組織、評估或重新思考不同類型的活動和流程的順序，例如專案、活動、培訓、規劃或業務或機構程序。因此，它們經常用於程式設計、計算、經濟學、金融、工業過程甚至認知心理學等學科。
另請參閱：圖形組織者
流程圖的特點
流程圖是：
合成的。透過使用符號和箭頭，它總結了程序或過程的所有任務，在文本中將用許多步驟進行解釋。
簡單的。它可以快速準備並且易於理解，因為它用很少的元素提供了大量的資訊。
多才多藝的。它可以代表各個領域的許多流程，例如產品製造、決策、說明或教育內容。
繼續：圖表
流程圖有什麼用？
流程圖可用於不同領域：
告知流程如何進行。它們用於描述和解釋演算法、電腦程式、應用程式、網站、產品的製造或分銷、廣告活動、機構的組織等如何運作。
設計不同類型的流程。它們用於規劃階段，以描繪您將來想要實施的流程。因此，它們可用於公司、機構、行銷活動、科學研究、電腦專案等。
分析不同類型的流程。它們用於檢查已經執行的流程，目的是解決問題、改進程序並更有效地完成不同的任務。
解釋理論過程。它們被用於不同的學科來解釋數學、邏輯、生物、歷史、文學過程等。例如，它們可以用作生物課上的支持來描述消化系統的功能。
組織工作或研究團隊的任務。它們用於確定應該執行什麼活動、何時執行以及以什麼順序執行。此外，您可以指定誰必須執行每個步驟。
驗證任務是否正在完成。流程負責人可以使用它們來驗證活動是否按順序進行。
表示演算法的流程圖
在計算和程式設計中，流程圖用於表示演算法，即具有多個步驟的過程，用於設計程式、網站和應用程式的操作。
另請參閱：方案
流程圖的符號系統

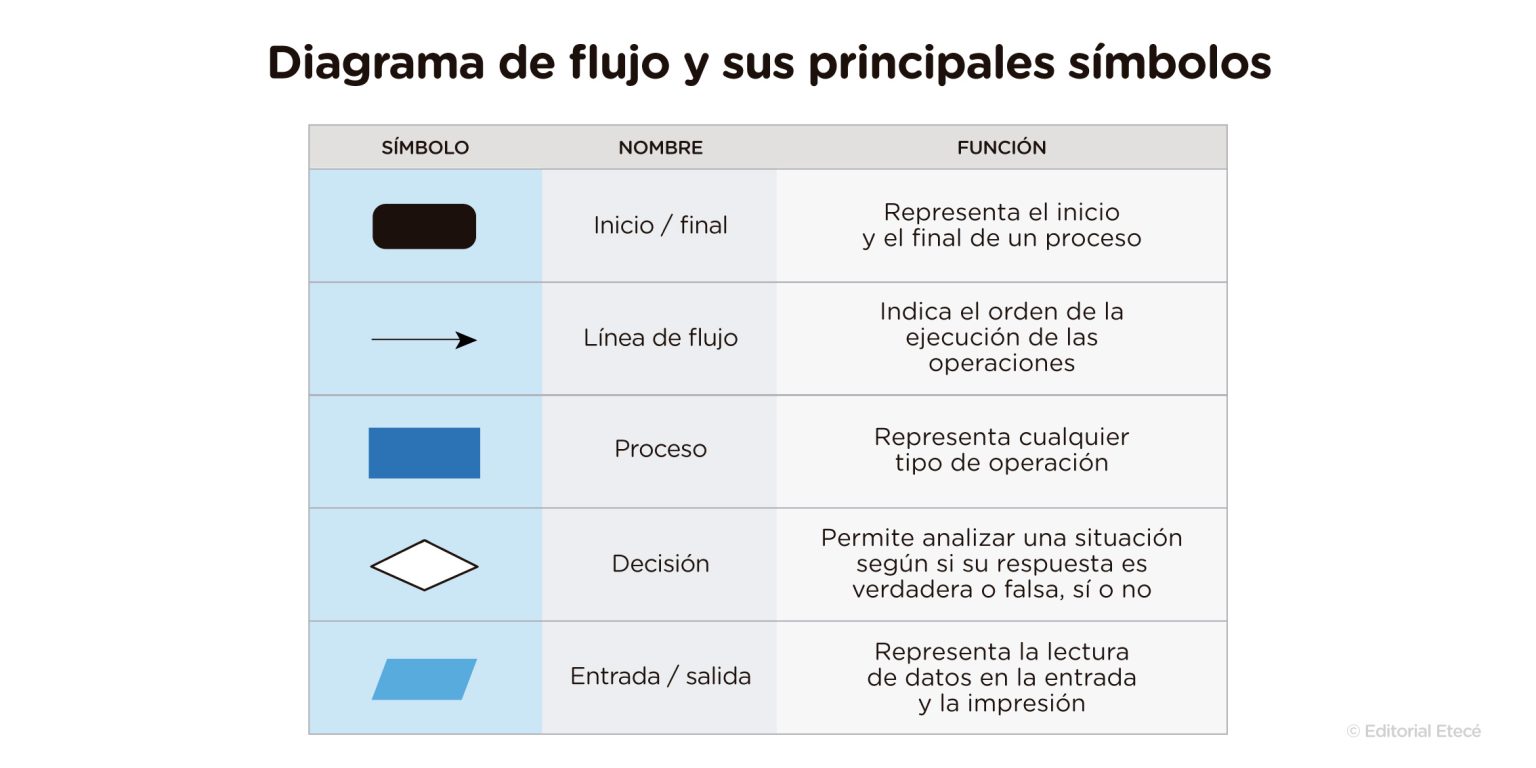

流程圖中使用的主要常規符號有：
流程圖類型
根據其表示方式，流程圖有四種類型：
1.橫向流程圖

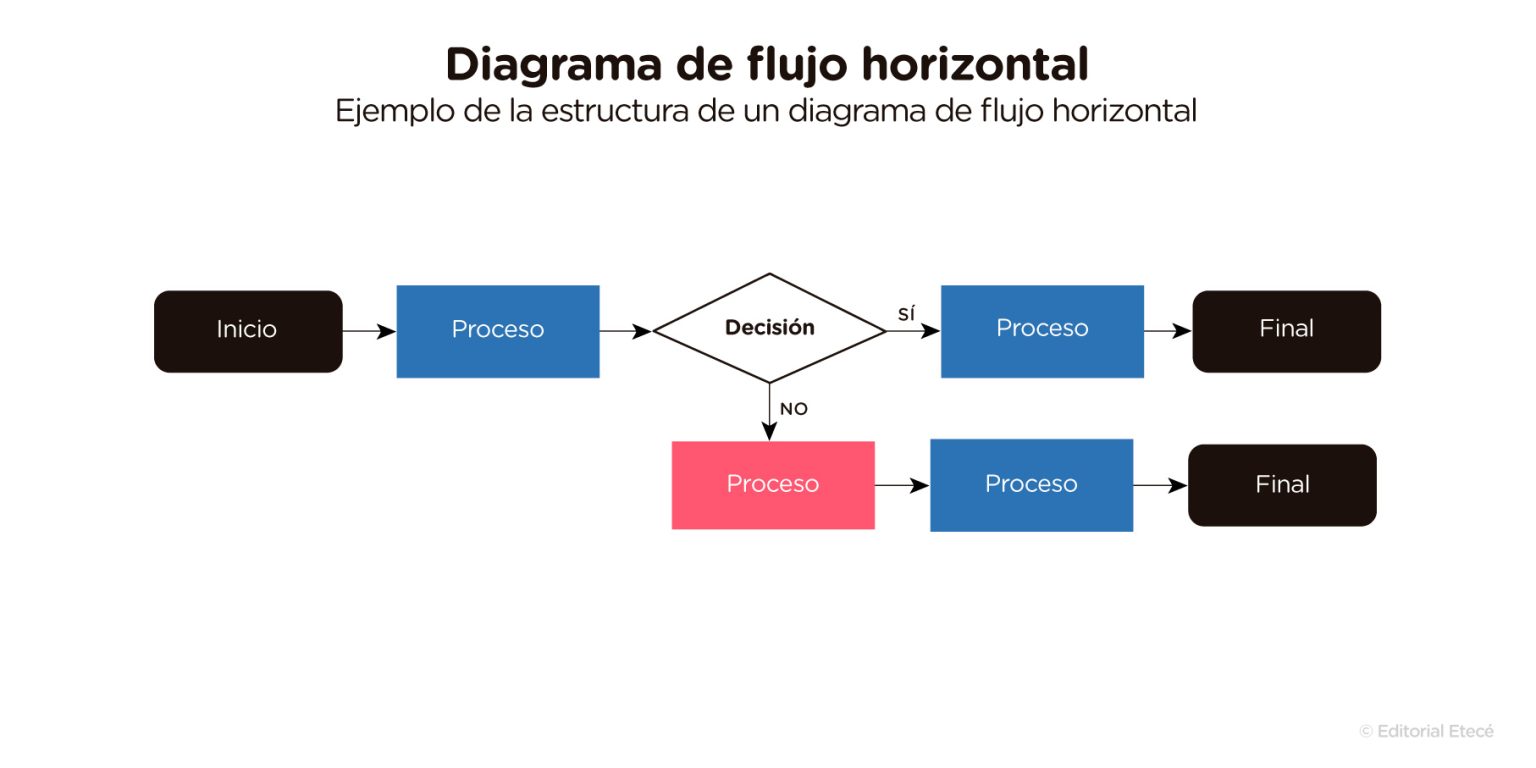

水平流程圖用於從左到右表示流程的各個階段。任務和決策以不同的幾何圖形標註並透過箭頭連接。
2. 垂直流程圖

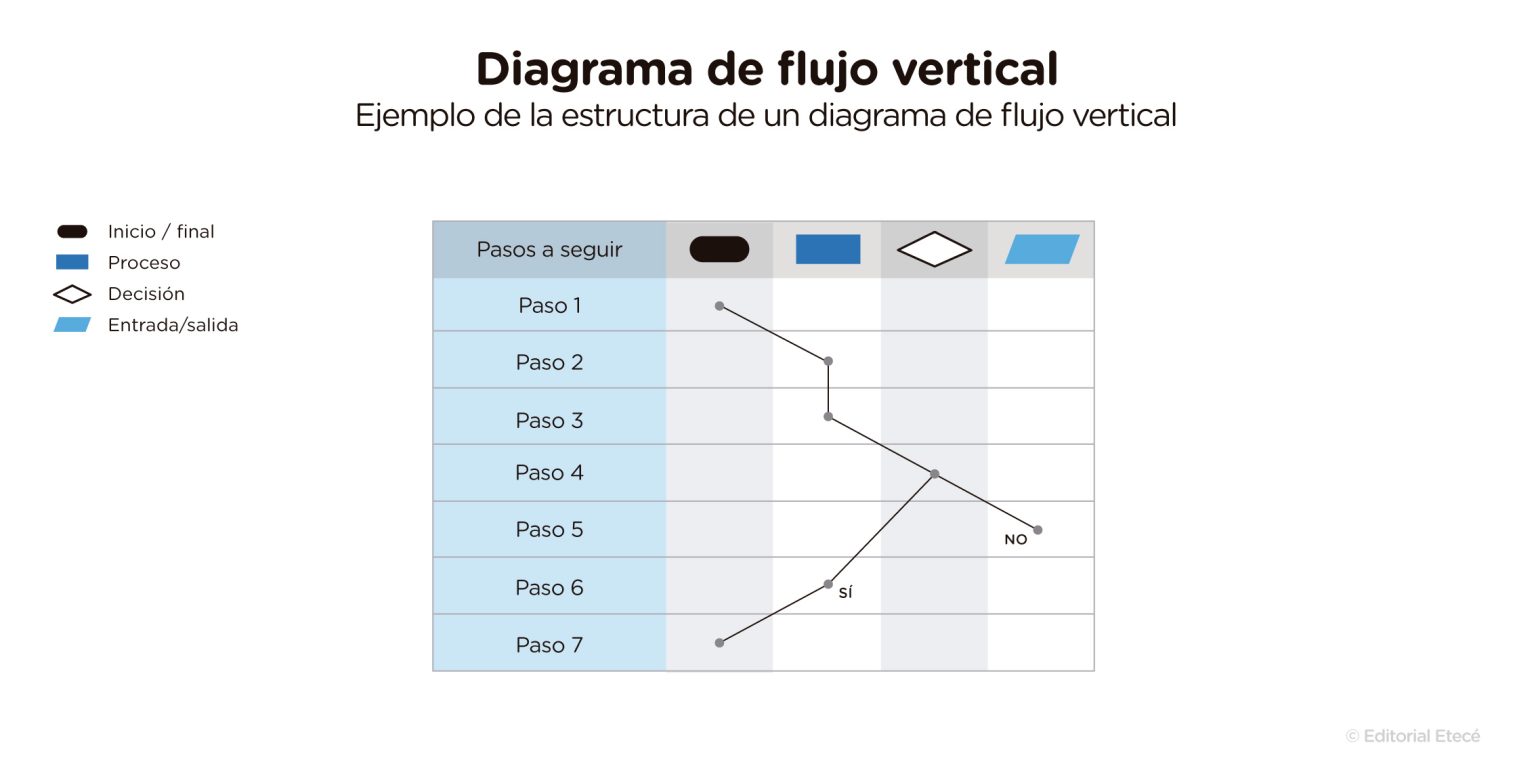

垂直流程圖用於表示流程從上到下的所有階段。它的形狀像一個盒子。
活動放置在第一列中，每個活動位於一行中。第一行中放置了指示每個活動性質的符號。然後繪製一條線連接這些活動以顯示流程的流程。
3. 全景或框圖

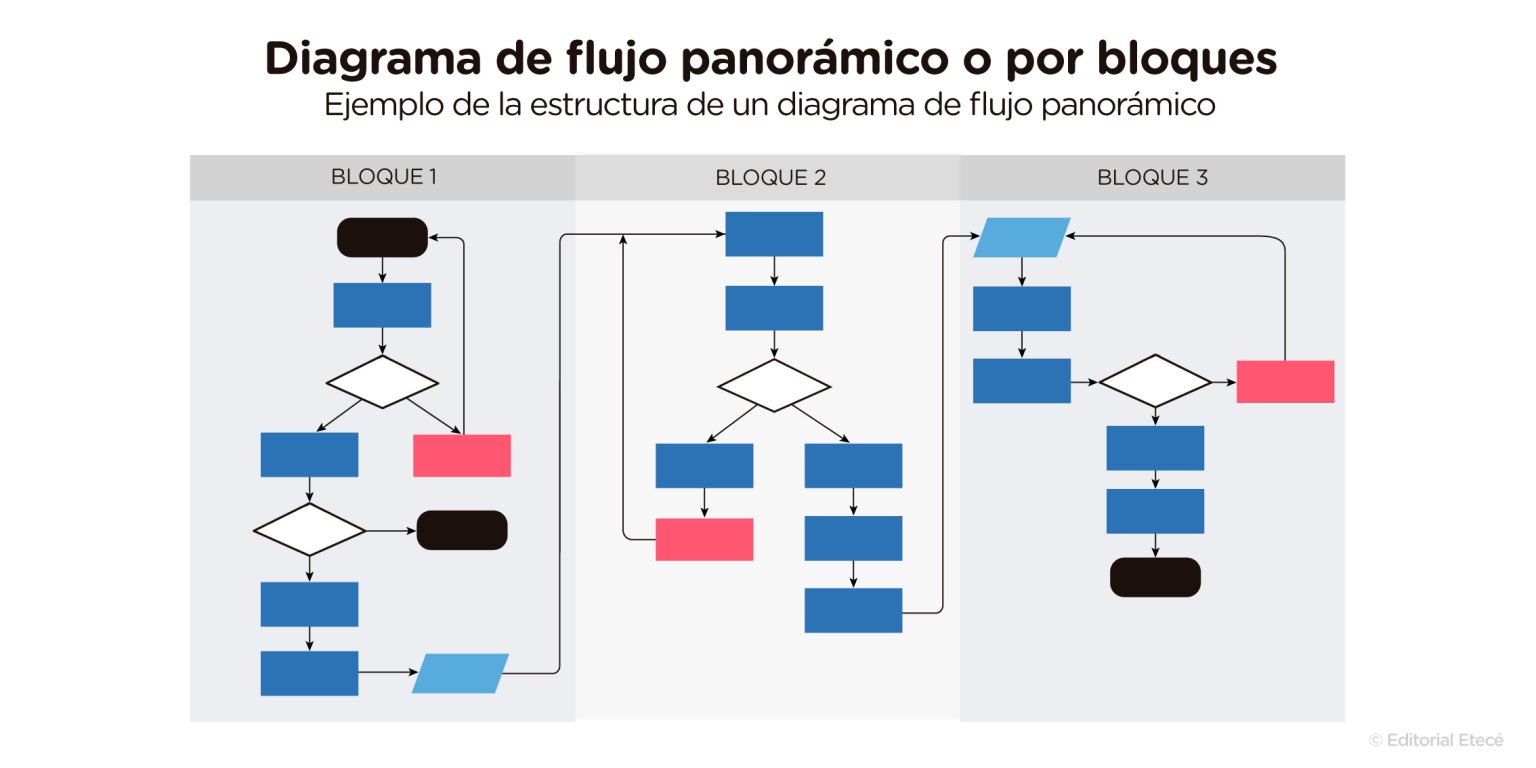

全景流程圖用於表示流程的所有活動，但將它們分組為區塊。每個區塊位於一列內，並且該流程以與水平流程圖類似的方式表示，儘管可以使用其他符號。
4. 建築或地理流程圖
架構流程圖用於表示流程的活動，指示每個活動發生的位置，因為它是在簡化的計劃上繪製的。
根據主題的流程圖
此外，根據其主題，有不同類型的流程圖。其中一些是：
工藝流程圖。它用於表示流程的活動或任務。通常繪製為垂直流程圖。
決策流程圖。它用於表示流程的所有活動，但它包括表示決策的步驟，因為您必須在兩個選項之間進行選擇。通常繪製為水平流程圖。
產品流程圖。它用於指示製造產品所需的所有活動。它通常像水平流程圖一樣繪製，但提供更多資訊。
如何製作流程圖？
要製作流程圖，您可以執行一系列步驟：
確定您想要代表的目標或流程。在設計專案時，必須確定總體目標或最終目標。如果你想代表另一種類型的過程，你必須有足夠的資訊。
確定任務是什麼。必須制定一個清單，表明實現目標的活動，或流程的所有行動或步驟。
指出任務的順序。任務必須按照其順序進行組織。
對任務進行分類。必須指出每一項任務是什麼類型：是開始、結束、過程、決定、進入或退出。
製作圖表。該圖必須用手或電子設備來表示。為此，必須按順序編寫所有任務，分配一個符號並用箭頭連接以指示順序。
查看圖表。必須驗證所有步驟及其順序是否正確。
流程圖範例

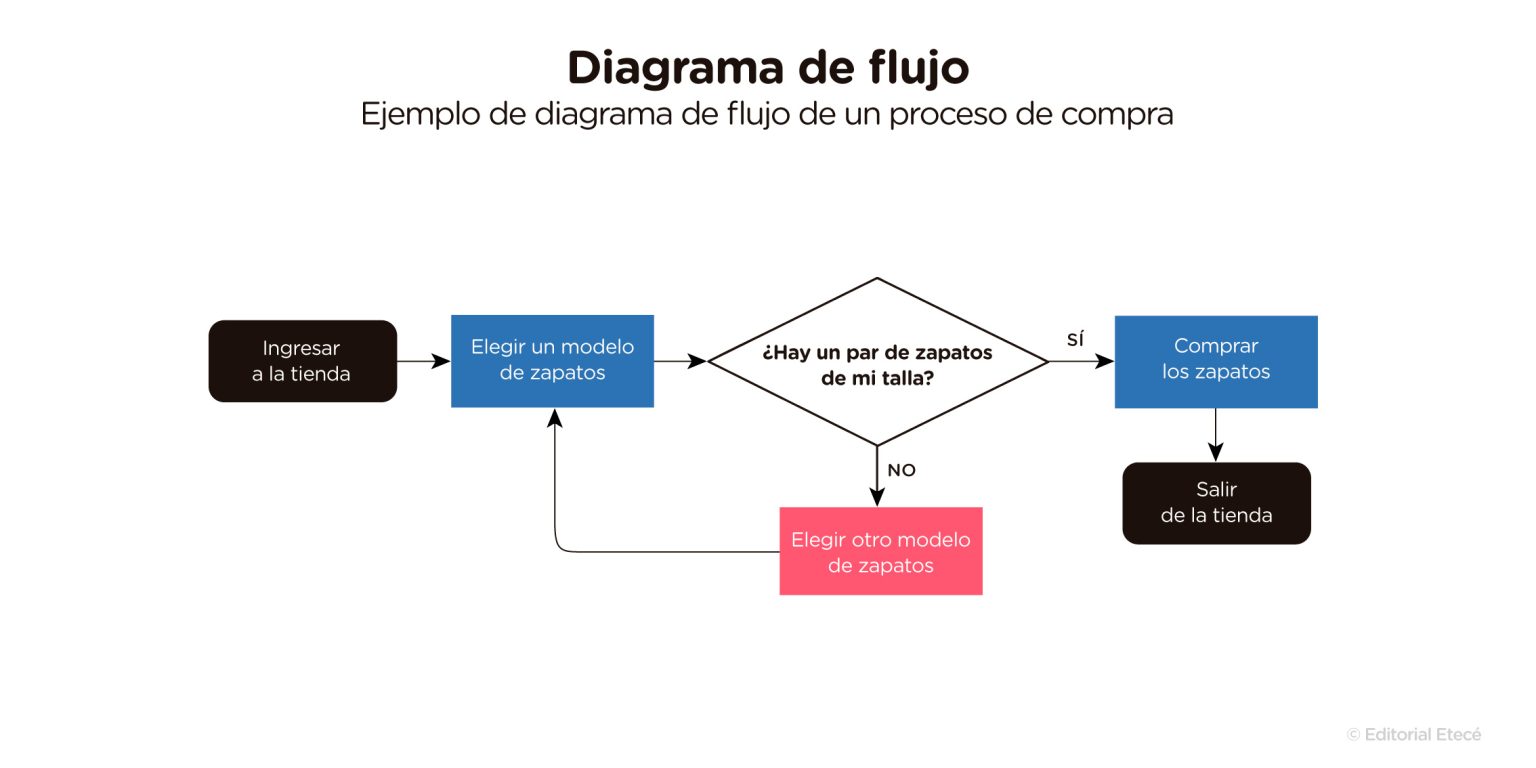

買鞋流程圖：

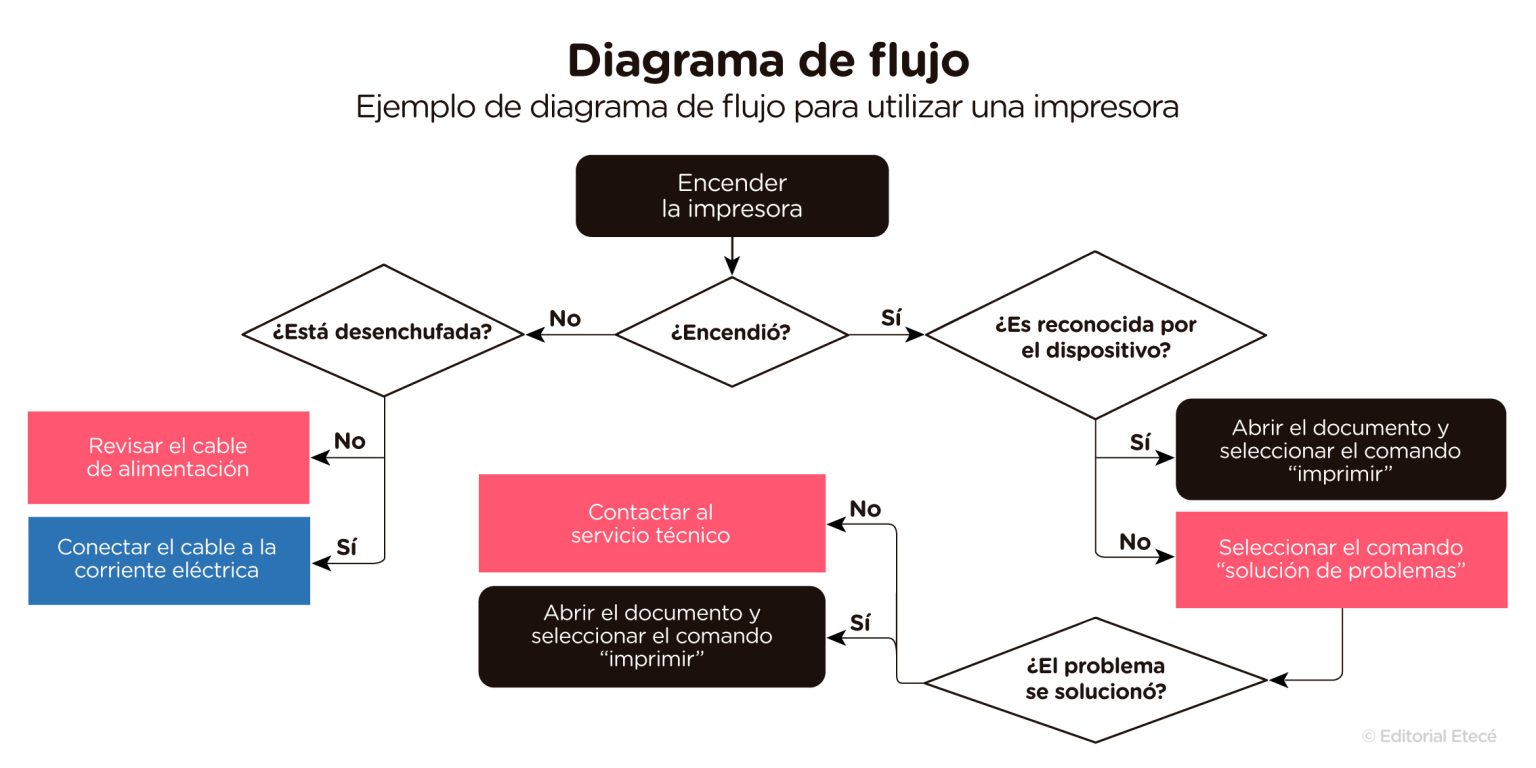

印表機使用流程圖：
參見：
演算法範例
計算機科學中的演算法
流程圖優勢
流程圖有很多優點：
它們使我們能夠簡化非常複雜過程的表示，因為它們以很少的元素以圖形方式顯示它們。
它們有助於演示和解釋中的溝通，因為您可以看到流程的完整順序。
它們可用於表示具有連續步驟的任何流程。
它們適應不同的級別，因為您可以使用更多或更少的符號來使它們或多或少複雜。
它們只需幾步即可在短時間內完成。
流程圖的歷史
流程圖是由美國工程師 Frank Gilbreth 於 1921 年發明的，目的是在工程過程中使用它。從 1930 年開始，該圖開始在公司和企業中使用，目的是改善生產並提高公司的組織效率。
隨著時間的推移，流程圖開始應用於其他學科。首先，在運算方面，要設計程式和作業系統。然後是其他領域，例如行政、行銷和教育。
