什麼是並聯電路？使用公式、例子以及什麼是串聯電路

我們解釋什麼是並聯電路及其使用的公式。另外，還有一些例子以及什麼是串聯電路。

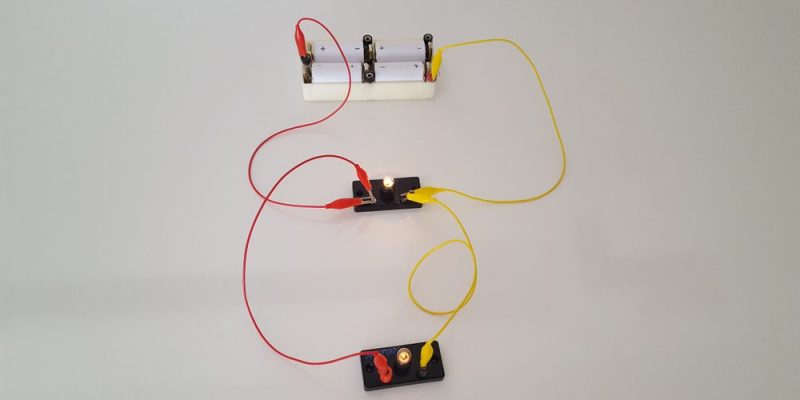

所有家庭的電網都使用並聯電路。

什麼是並聯電路？

當我們談論 並聯電路 或併聯連接時，我們指的是電氣設備（例如線圈、發電機、電阻器、電容器等）的連接方式，使得每個電氣設備的輸入端子或端子都連接在一起。它們的輸出端，彼此配對。

並聯電路是所有家庭的電網中採用的模型，使所有負載具有相同的電壓。如果我們使用水管的比喻來理解它，我們將有兩個液罐，它們從一個公共入口同時填充，並透過一個共享排水管以相同的方式清空。

這種類型的電路允許在不影響其他連接或設備的情況下修復一個連接或設備，並且還可以在所有設備之間保持完全相同的電壓，儘管設備越多，電源必須產生的電流就越大。此外，以這種方式獲得的電阻小於整個電路的電阻總和：接收器越多，電阻越小。

並行電路的巨大優點是：網路中每個站的獨立性，其可能的故障不會以任何方式改變電路兩端的電位差。這是它與串聯電路一起使用時的主要區別。

它可能對您有幫助：直流電

並聯電路的公式

並聯電路的總值透過簡單的加法得到。其公式如下：

• 強度。 它 = I1 + I2 + I3 … +In

• 阻力。  1/RT = 1/R1 + 1/R2 + 1/ R3…+1/ Rn

• 電容器。  Ct = C1 + C2 + C3 … + Cn

並聯電路範例

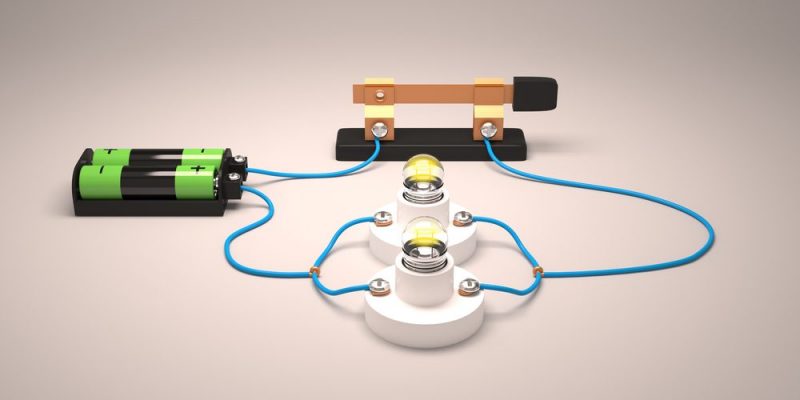

每個燈泡都有自己的電源線。

並聯電路的完美範例是同時打開多個燈泡的燈。如果其中一個燈泡燒壞並停止工作，其他燈泡的電流不會中斷，其他燈泡將繼續發光。這是因為每一個都有自己並行的供電線路。

同樣的情況也發生在我們家裡的電線上：這就是為什麼我們的插座損壞了，卻可以使用牆上的下一個，或者客廳裡的燈燒壞了，卻可以打開客廳裡的一個。 。

串聯電路

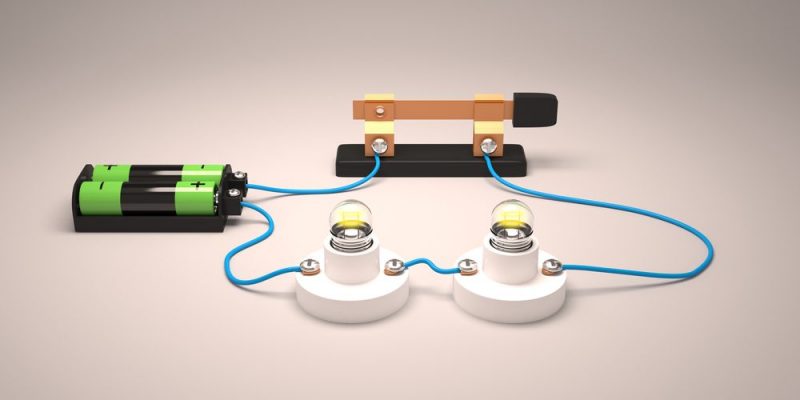

串聯電路具有單一的電力路徑。

與設計用於在設備發生故障時保持電流的並聯電路不同，串聯電路提供了進出電源的單一路徑，因此傳輸鏈中的故障將導致電流中斷。當然：在電路中的任何一點，電流始終相同，但電阻隨著連接到電路的每個附加設備而增加。
