什麼是技術圖？概念、特徵和類型、使用的線條

我們解釋了什麼是技術圖，其特徵和類型是什麼。此外，您使用的線條是什麼。

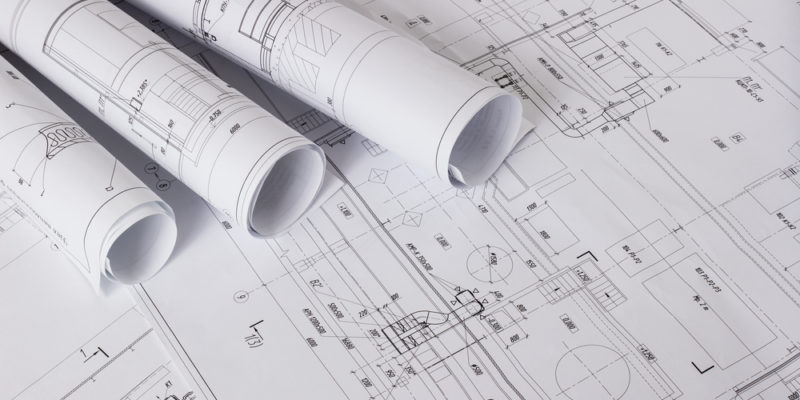

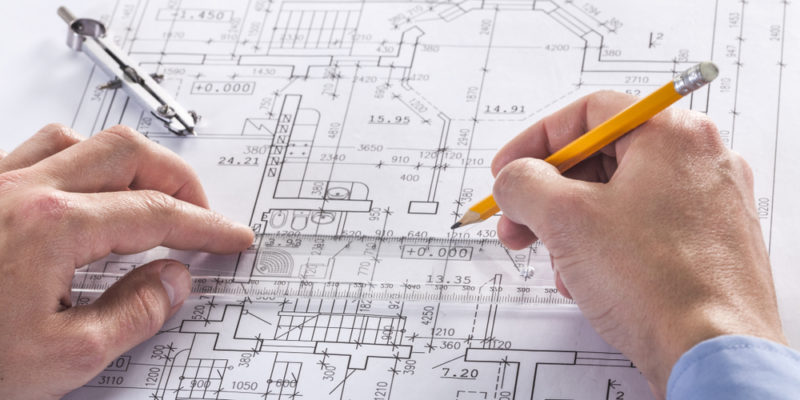

技術圖顯示了對象和材料的尺寸，形式和特徵。

什麼是技術圖？

技術圖是圖形的一個分支，用於以圖形和系統的方式表示對象，以便提供有關其構造和操作的詳細，清晰和精確的信息。它提供了確切的說明，不僅允許製造對像或建築物建築物，還可以對完成設計進行維護，分析，維修和改進。

從這個意義上講，技術圖是一種代表體系和一種圖形語言，用於在工業，技術和設計活動中交流全球思想和非常具體的細節。

這些方案，草圖，圖表和計劃是技術繪圖方式。根據學科，它們可能包含與長度，角度，表面，距離等度量相對應的規格。技術圖中的基本景觀通常是植物（從上方看到），可以是額葉或側面的升降機，以及部分或切割的部分。

同樣，量表（即對象的實際維度及其圖形表示之間的比例比）在技術圖中也是基本的，因為它們允許在降低尺寸的平面中表示大元素。

與藝術圖相比，技術圖具有非常不同的特徵和目的。藝術繪畫是個人，主觀和自由的，而技術圖的目的是客觀，精確，系統性和規範。

技術繪畫的根源可以追溯到古希臘。米利特斯（Miletus），畢達哥拉斯（Pythagoras）和歐幾里得（Euclid）等數學家開發了空間的幾何形狀，並為在兩個維平面中精確表示三維對象的基本基礎。在文藝復興時期，技術繪畫以Filippo Brunelleschi和著名的Leonardo da Vinci的貢獻蓬勃發展。

技術繪畫標準：法規機構必須參加的一些規範和慣例必須參加，例如ISO標準（國際標準化組織，以英語為英文的國際標準化組織），ISA（美國文書協會，首字母縮寫） ，以英語為單位。這些規范建立了國際標準，該標準旨在根據碎片，建築物，空間和材料的尺寸，形狀和特徵來統一標準。

另請參閱：素描

技術繪畫特徵

技術圖列出了以下特徵：

• 尋找精度。技術圖必須確切，嚴格和忠實於真正設計的尺寸和形式。除標準化技術外，使用路線和測量儀器清晰地傳輸了設計的特性。

• 它基於國際標準。技術圖使用一系列對全球各個學科有效的約定。它的象徵，線條和數字受到國際組織的監管和系統化，該組織允許任何語言和國籍的專業人員創建可解釋的圖形語言。

• 提供完整的必要信息。在技術圖中，圖形表示必須是完整而具體的，也就是說，它們必須提供所有必要的數據來製造，組裝，維修或構建代表的模型。相關信息還包括尺寸，飾面，材料類型及其特徵，此外還包括其他技術細節。

• 使用特定的技術和儀器。技術圖使用標準化技術，例如分段，視圖，投影和尺寸的表示。如果手動完成，這些技術需要精確，並且使用專業儀器，例如小隊，指南針，T規則，staggers，tiralíneas，標記，鐘聲，貝爾，不同硬度和草稿的鉛筆等。

數字工具：目前，技術圖主要是在CAD（計算機輔助圖）中通過AutoCAD，Draftsight或QCAD等計算機

技術圖的類型

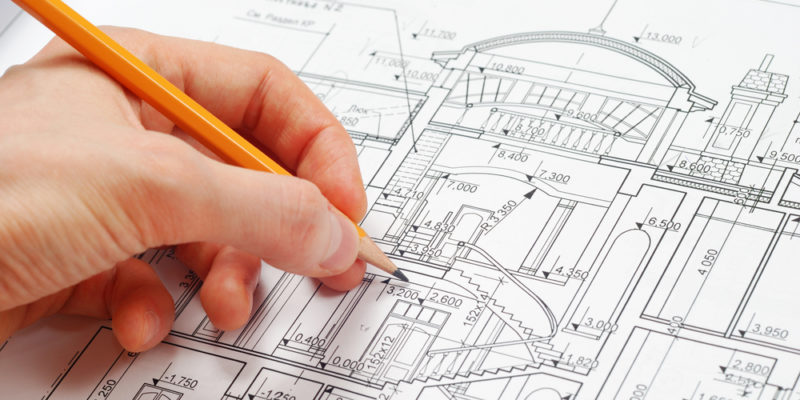

建築繪圖可以執行房屋和建築物建設計劃。

根據其用途和應用程序，技術圖被歸類為：

• 建築技術圖。它包括用於建造建築物，橋樑和其他建築項目的圖形表示。

• 機械技術圖。它用於執行汽車零件，飛機，摩托車或工業機械的代表。

• 電氣技術圖。它可以代表簡單的電氣裝置（例如房屋的電氣裝置）或複雜的安裝（例如行業的）。它通常表示主板，開關，出口和其他電力系統元素的位置。

• 地質技術圖。它用於地質和地理學中，通過一組跡象來指出其中的礦物質。

• 城市圖它用於在功能上代表現有或項目階段的城市城市和中心的發展和基礎設施。

• 地形圖它用於指示特徵特徵，例如高度，斜率，自然或人工地理事故的存在，水平或水平曲線。

• 衛生設施的技術圖。其目的是代表建築物的所有衛生設施（浴室，淋浴，水槽等）以及外部和內部管道的位置。

• 電子技術圖。它用於以圖形方式表示電子電路和小型電力的安裝圖和方案。

• 工業設計技術圖。它用於以圖形方式表示工業產品，容器，包裝，設備或家具。

• 切割和衣服的技術圖。它用於繪製圖案並指示衣服的措施和細節。

• 製圖技術圖。它代表製圖和地形元素，即精確詳細介紹地球的表面。

它可以為您服務：繪畫

技術圖中使用的線條

破裂線代表了一塊長片，似乎縮短了。

該線是技術圖的基本特徵。有不同類型的線條，其中包括：

• 輪廓線。它是一種厚而連續的線，用於表示對象的輪廓。它通常具有0.7至1.5毫米之間，具體取決於圖紙的格式和復雜性。

• 破裂線。這是一條線，用於當對象的表示不適合平面時呈現對象的視圖。它通常具有0.5至0.7毫米，並用長度為2至3毫米的小塞拉形狀製成。

• 隱藏線。這是一條薄且分段的線，代表從表示的觀點看不到的對象的角，邊緣或頂點。

• 扁平線。這是一條厚而不連續的線，用於指示以假想方式在平面上進行的切割或截面的確切位置，以顯示對象的內部。

• 中心線。這是一條細線，用於顯示對稱特徵，孔和軸中心。

• 維線或尺寸。這是一條用於限制對象測量的細線。

• 指南或參考線。這是一條細線，用於指示註釋對應的對象的位置。註釋報告了維度，材料和其他細節。

• 虛擬或幽靈線。這是一條不連續的線，用於建議在樞軸或移動部件中的位移或替代位置。

• 部分或切線。它是一條細線，傾向於45度，以圖案的形式反复繪製，以指示模擬碎片切割的位置。

技術繪圖應用程序

技術圖用於各種學科。在體系結構中，它是呈現設計的基本工具，以建造建築師所構想的建築物。這需要外牆，部分或切割，空間的分佈以及所有建設性細節的圖形表示。在室內設計的情況下，技術圖用於表示飾面，空間和家具分佈。

工程的不同分支還使用技術圖來代表零件，結構，電路，材料和程序，以便為建築，製造和維護過程提供必要的信息。
